Aide à la configuration
Ecran Led géant vidéo
Un écran géant est composé de dalles qui sont elles-mêmes composées de modules, la plupart du temps /4 ou /8, ces modules sont
composés de leds rgb ( rouge, vert, bleu ) une led = 1 pixel.
Pour un module P4.81 - 250 x 250 - il contient 52 x 52 pixels - Il y a donc 2704 leds/pixels par module.
Une dalle de 500 x 500 aura 2074 x 4 = 10 816 leds/pixels.
Dans chaque dalle il y a une carte de réception, cette carte peut gérer 262 144 leds/pixels. Voilà pour le côté dalle
Pour la diffusion d'image il faut au minimum une carte d'envois qui elle va être capable de gérer 1 310 720 leds/pixel sur deux canaux.
Le taux de rafraîchissement d’un écran géant led est généralement de 1920 Hz/s au plus bas, avec ce taux l'œil humain ne vois pas de balayage et l'image est très fluide, seul une caméra pourra voir ce balayage, donc pour filmer un concert, une conférence , etc... il faudra avoir un taux de rafraichissement bien plus élevé.
en résumé, pour une très très bonne image il faudra des composants de module d'une très bonne qualité.
C'est tous ces paramètres qui feront le prix de votre écran.

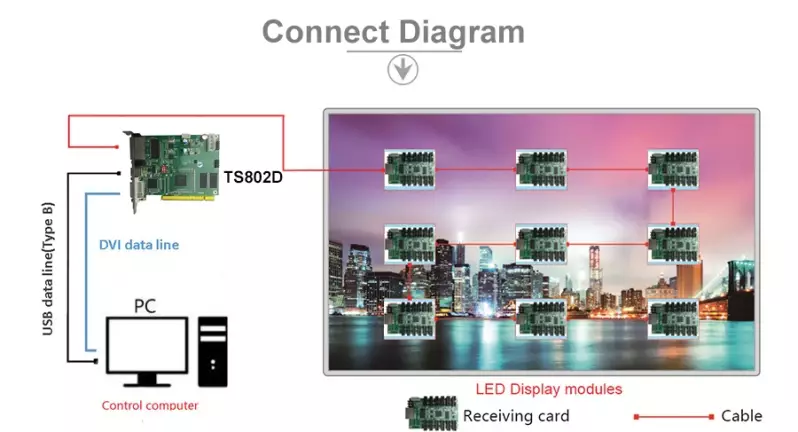

Voilà un schéma qui montre la carte d'envois TS802D avec le sens de connexion des cartes de réception RV908.
Toutes ces infos sont basé sur un système de la marque LINSN.
Voilà un schéma qui montre la carte d'envois TS802D avec le sens de connexion des cartes de réception RV908.
Toutes ces infos sont basé sur un système de la marque LINSN.
1) Pour mettre où ?
A l'intérieur, à l'extérieur ?
La luminosité ne sera pas du tout la même
Pour un écran extérieur on dira un ( écran plein jour )
suivant la taille peut aller à + de 4500 nits pour un extérieur
et + de 800 nits pour un intérieur
2) A quelle distance du public ?
Comptez 1 mètre pour 1 mm de pixel
Pour un pixel P10 mm,
il faudra une distance minimum
de 10 mètres entre l'écran et le public.
3) Fixe ou pour de la prestation ?
Il peut être fixe, fixé sur un mur par exemple,
suspendu ou bien posé au sol

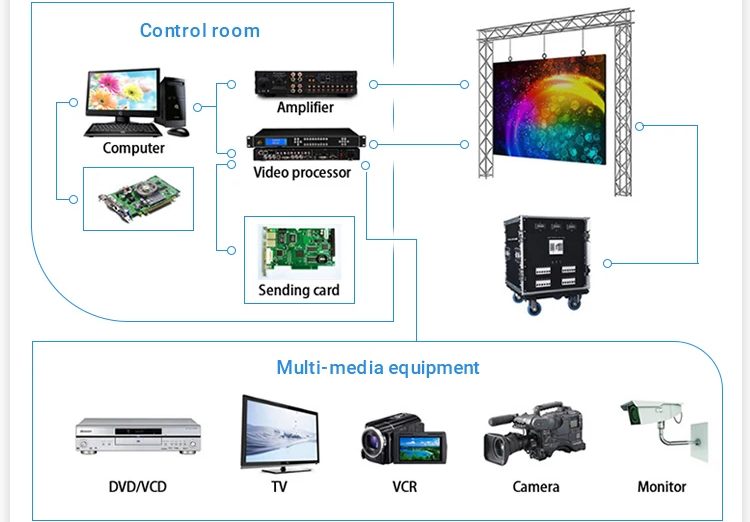

4) Ceci est une configuration que l'on retrouve sur pratiquement tout les écrans led
En détail:
Ecran led
Ordinateur
Carte d'envois
Processeur
Sources vidéo:
Lecteur dvd,
TV, caméra,
ordinateur,
décodeur, etc...

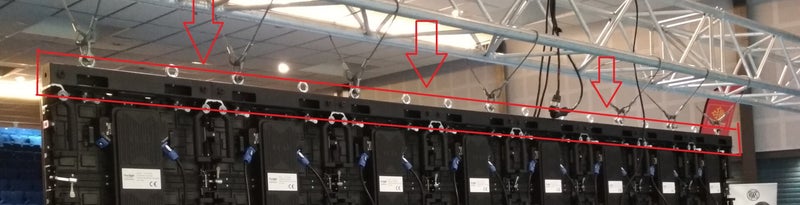

Ecran suspendu
En général pour de la prestation ou bien qui est susceptible de se déplacer
L'écran est suspendu avec des pièces que nous appelons Bumper qui se fixe sur les dalles et sont accrochés à une structure avec des élingues .
Un écran led aura un prix totalement différent
en fonction de sa configuration.
C'est pour cela que nous étudierons toujours la meilleur solution pour vous,
que ce soit au niveau du budget ou matériel.
N'hésitez pas à nous contacter, étude et devis gratuit
Merci de votre visite
